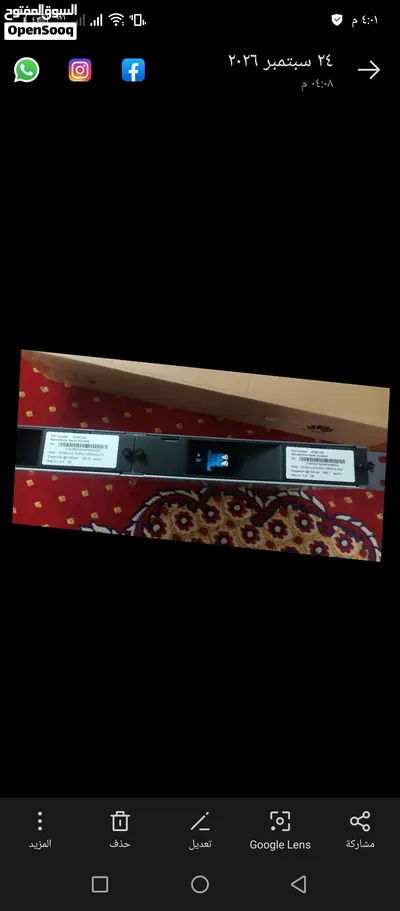

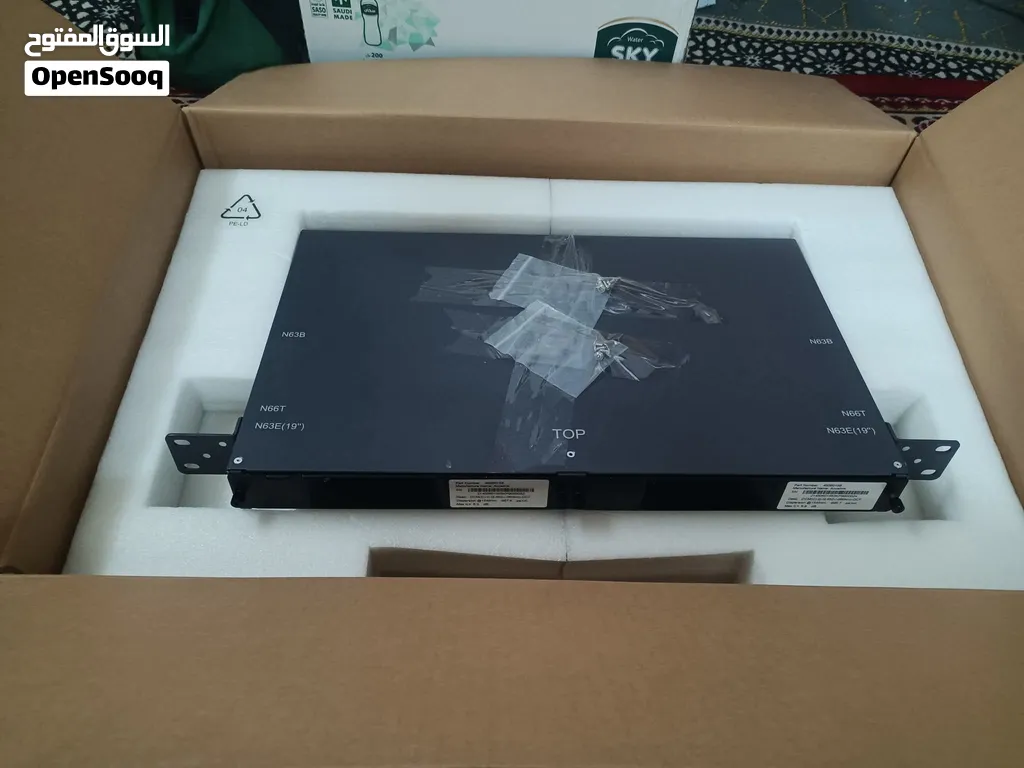

للبيع وحدات تعويض التشتت ⁦⁦Passive⁩⁩ ⁦⁦Dispersion⁩⁩اللوني السلبية من تصنيع شركة⁦⁦Compensation⁩⁩ ⁦⁦Modules⁩⁩ ⁦⁦Accelink⁩⁩

تفاصيل

الوحدة اليسرى تعويض مسافة 80 كم.

45060156 :)Part Number( رقم القطعة

. اسم المصنع : Accelink

. نوع الألياف المدعومة : 652.G وهو المعيار القياسي للألياف الضوئية أحادية النمط (Single .(Mode Fiber

. مسافة التعويض المقدرة : 80KM

. قيمة التشتت (Dispersion) تبلغ 97.5 ps/nm عند طول موجي قياسي 1545 نانومتر وهي القيمة السالبة اللازمة لإلغاء التشتت الموجب المتراكم عبر الكابل.

2. الوحدة اليمنى تعويض مسافة 120 كم

45060156 :)Part Number( رقم القطعة تتشارك نفس رقم التصميم الأساسي للهيكل للهيكل المزدوج).

Accelink :اسم المصنع

نوع الألياف المدعومة : 652.G.

. مسافة التعويض المقدرة : 120KM .

. قيمة التشتت (Dispersion) تبلغ 1457 -

ps/nm عند طول موجي 1545 نانومتر، نظرًا لأن المسافة أطول فإنها تتطلب قيمة تعويض سالبة أعلى.

. أقصى فقد للإدخال dB (Max IL 5.9 ،

يرتفع الفقد قليلاً هنا لأن الألياف الداخلية المخصصة للتعويض تكون أطول .

آلية عمل ومكونات هذه الوحدات

. طبيعة الجهاز هذه الأجهزة هي أجهزة سلبية (Passive)، مما يعني أنها لا تحتاج إلى طاقة كهربائية لتشغيلها، بل تعتمد كلياً على ألياف بصرية خاصة ذات تشتت سلبي عال (DCF) مدمجة داخل الصندوق. FiberMall + 1

. المنافذ والتوصيل : تحتوي كل وحدة على منفذ دخول (IN) ومنفذ خروج (OUT) وتأتي مزودة بموصلات زرقاء محمية غالباً من نوع SC/UPC أو LC/UPC) لربطها مباشرة بالخط الضوئي.

. التجهيز الشبكي : تستخدم هذه الوحدات بكثرة في أنظمة الإرسال عالية السرعة مثل 10Gbps وما فوق في شبكات DWDM / WDM، وعادةً ما يتم وضعها بين مضخمات الإشارة الضوئية (EDA) لتعويض فقدان الإدخال الناتج عنها..
